Séquenceur DNA à plaques Applied Biosystems

 Fiche N°1895
Période de fabrication : 1975-2000
 Fabricant : AB Applied Biosystems
Domaines : Santé
 Sous-domaines : Transplantation
Organisme : Centre Hospitalier Universitaire de Nantes - UFR de médecine
 Ville : Nantes
Modèle : ABI 373 DNA
 Matériaux :

Description

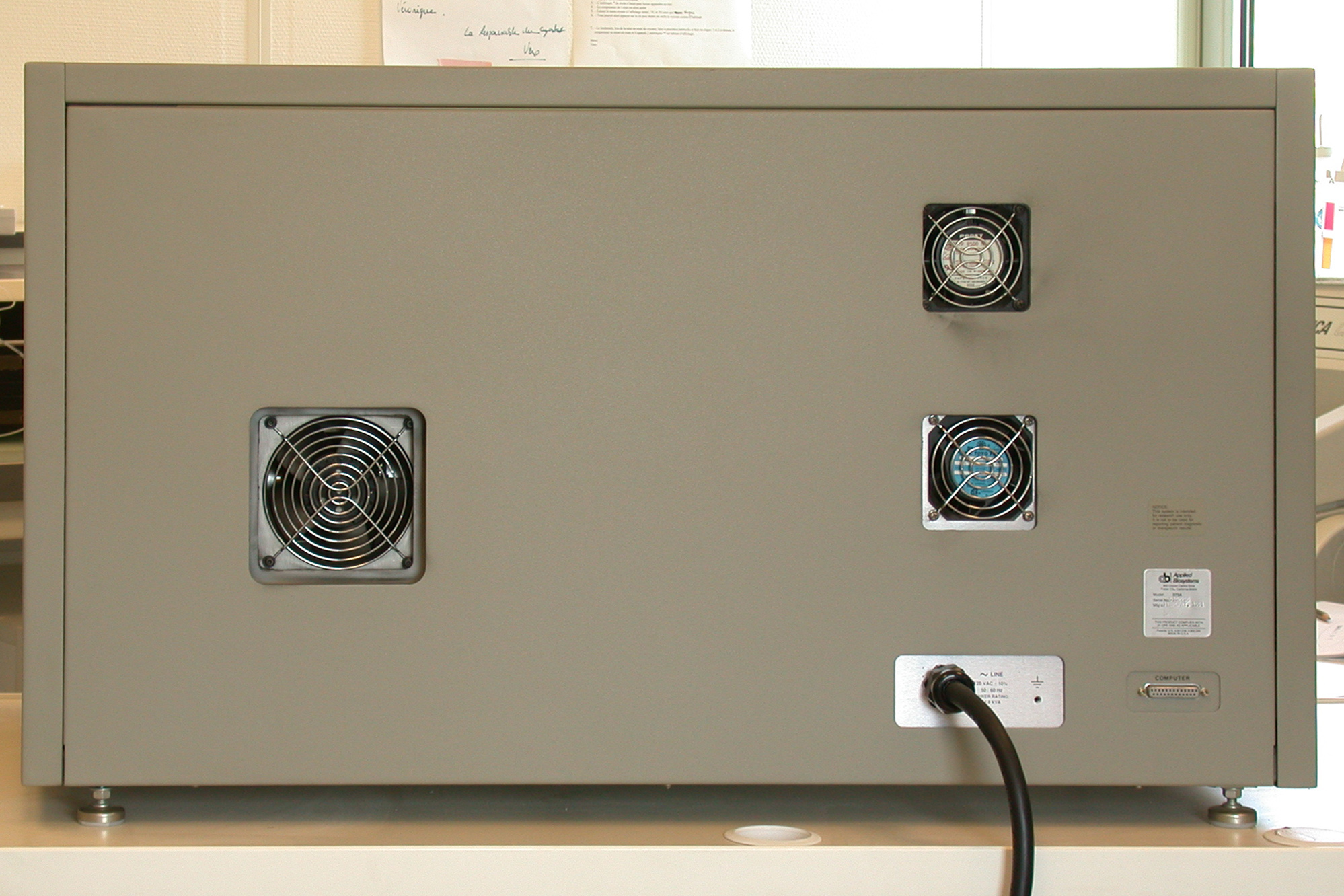

Le séquenceur DNA ABI 373 DNAest un analyseur automatique d'ADN à plaques de gel. Il se compose d'un boîtier qui abrite le matériel nécessaire pour la migration et la détection des fragments ADN et d'un ordinateur pour le pilotage et l'analyse des signaux.
A l'intérieur du boîtier principal on trouve:
- un jeu de 2 plaques de verre renfermant le gel de polyacrylamide,
- un peigne 64 dents pour délimiter les puits dans lesquels on dépose les échantillons d'ADN (2-3µl), le gel de polyacrylamide dans lequel les fragments d'ADN vont migrer par électrophorèse,
- un générateur de courant à haut voltage et faible intensité pour l'alimentation électrique de l'électrophorèse,
- un système laser qui scanne par balayage transversal et détecte les nucléotides fluorescents,
- une caméra CCD pour l'enregistrement du signal,
La partie informatique récupère les différentes valeurs de fluorescence enregistrées par la caméra et interprète les acquisitions.
Principe: le brin d'ADN à séquencer est recopié en plusieurs millions d'exemplaires à l'aide d'une enzyme, la Taq Polymérase en présence d'un mélange des quatre didéoxynucléotides marqués chacun avec un fluorochrome différent. Les copies ont des longueurs variables recouvrant toutes celles du brin initial - elles se superposent pour reconstituer la séquence entière du brin initial. Les brins d'ADN sont ensuite séparés selon leur taille par une migration électrophorétique dans un gel poreux. Les signaux fluorescents sont détectés à l'aide d'un système optique à source laser qui balaie le bas du gel d'électrophorèse. Les signaux amplifiés sont interprétés par un programme informatique qui reconstitue la séquence originale du fragment d'ADN analysé.
Manipulation: Le gel d'acrylamide est coulé entre les deux plaques de verre séparées de 0,4mm, il polymérise et forme un réseau poreux :
- Le peigne à 64 dents est enfoncé de quelques millimètres dans le gel, il forme ainsi 64 micro-puits indépendants dans lesquels on dépose les échantillons d'ADN,
- Les réservoirs supérieurs et inférieurs sont remplis avec du tampon Tris-Glycine pH 8 (électrolyte),
- Le courant électrique entraîne les fragments d'ADN de l'anode (pôle-) vers la cathode (pôle+),
- Le gel de migration va permettre de séparer les échantillons en fonction de leur longueur
- En passant devant le scanner, les fragments fluorescent,
- Le temps d'électrophorèse dure environ 8 à 10 heures,
- A la fin de la séquence, le gel est démoulé pour être éliminé, les plaques sont lavées (elles sont réutilisées de nombreuses fois).


Utilisation

L'appareil était dédié, dans le cadre d'études menées dans le domaine de la xénotransplantation d'organes, à l'observation des cellules T et l'analyse de leur modification génomique suite à la réaction immunitaire spécifique due à ce type de transplantation.
