Période de fabrication : 1975-2000 | Fabricant : Park Scientific Instruments | |
Domaines : Biologie, Santé, Agronomie | Sous-domaines : Pharmacologie | |
Organisme : Université d'Angers - UFR Sciences pharmaceutiques et ingénierie de la santé | Ville : Angers | |

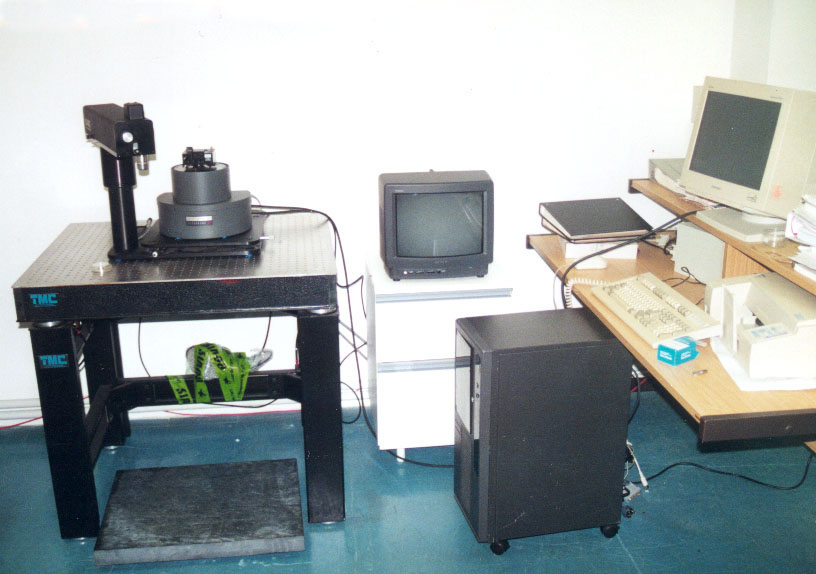

Modèle : Autoprobe CP | Matériaux : |
Description
Le microscope à force atomique (AFM : Atomic Force Microscope) possède une pointe-sonde extrêmement fine (50 nanomètres, à base de silice), articulée sur un micro-levier élastique.
Le principe de l'AFM consiste à détecter et mesurer la force d'interaction entre l'atome du bout de la pointe-sonde et ceux de la surface à étudier. En effet, selon les forces de Van der Walls, lorsque deux atomes se retrouvent face à face (celui de la pointe et celui de la surface), ils s'attirent; par contre, l'attraction est moindre lorsque la pointe ne se trouve pas exactement en face d'un atome de la surface, mais entre les deux atomes.
En mode contact, le balayage, piloté par un micro-ordinateur, consiste à déplacer horizontalement l'échantillon sous la pointe-sonde. A pression maintenue constante, la pointe réagit par des mouvements verticaux qui sont amplifiés par un ressort ultra-sensible et détectés par un dispositif optique. La mesure et l'analyse de ces mouvements vont permettre de reproduire la topographie de l'échantillon, à l'échelle de l'atome.
En mode résonnant, la pointe, sans toucher l'échantillon, vibre au voisinage de sa propre fréquence de résonance. La vibration a une faible amplitude en régime répulsif et une grande amplitude en régime attractif.
Utilisation
Ce type de microscope autorise des observations à résolution atomique, ce qui permet de " palper " les aspérités d'une surface atome par atome. En vertical, la résolution est de l'ordre de quelques Angström, et en latéral (axes X et Y), elle est de quelques nanomètres.
