Microscope optique monoculaire

 Fiche N°909
Période de fabrication : 1950-1975
 Fabricant : Optisches Werk
Domaines : Biologie
 Sous-domaines : Biologie animale, Biologie marine
Organisme : Université Catholique de l'Ouest
 Ville : Angers
Modèle :
 Matériaux : Acier, Bois, Fonte, Verre

Description


Le microscope optique monoculaire (ou
photonique) Optisches Werk est monté sur un pied en fonte en fer à cheval. La
poignée de manipulation et tous les accessoires peuvent pivoter dans un plan
vertical autour d'un axe placé à la base. Le corps du microscope comporte un
oculaire (10X) et un révolver à 3 objectifs (Will Optik, Wetzlar, Nbn, Germany,
170/0,17 40/0,65, 170/- 10/0,25 et 170/0,17 63/0,85); il se déplace sur une
crémaillère avec un bouton pour les déplacements rapides puis avec une vis
micrométrique pour les réglages fins. Il possède une platine carrée noire. Sous
la platine est fixé un condenseur ABBE avec réglage par mouvement hélicoïdal et
diaphragme IRIS. On l'utilise avec éclairage en lumière naturelle avec un
miroir convenablement orienté (une face concave et une face plate). Le

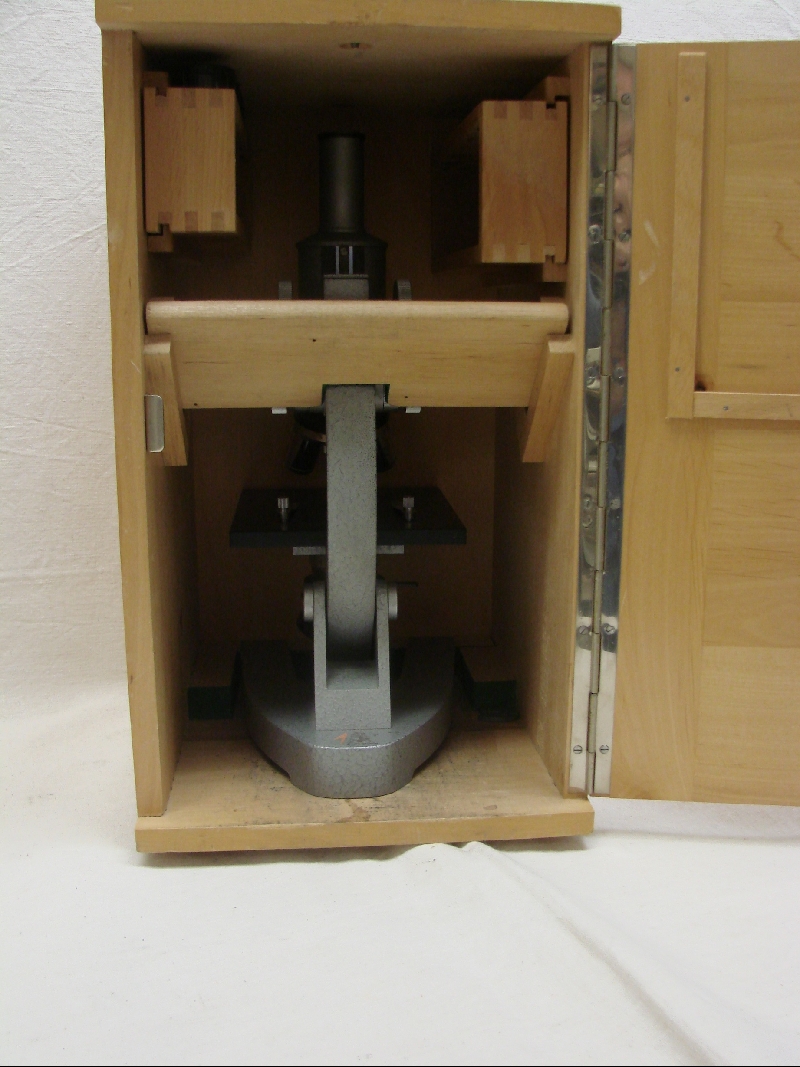

microscope et ses accessoires se rangent dans un coffret, fermant à clé, muni,
sur le dessus, d'une poignée pour le transport.
L'objet à étudier est monté sur une lame de verre et recouvert d'une lamelle de verre. Après avoir placé la préparation sur la
platine, en la maintenant par les valets pour l'observation, on observe d'abord avec l'objectif de plus faible grossissement en
déplaçant le microscope rapidement, avec la crémaillère, puis très lentement
avec la vis micrométrique pour parfaire la mise au point. La préparation est éclairée par le miroir au travers du condenseur qui renvoie le faisceau de lumière extérieure.


Utilisation


Le microscope optique monoculaire
Optisches Werk a été utilisé pour des travaux pratiques par le laboratoire de
biologie végétale de l'Université Catholique de l'Ouest à Angers.
